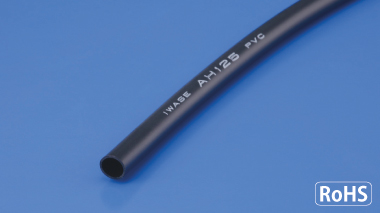

| チューブ・プリント |  |
|---|
 |
イワセのPVCチューブの中では最も高い耐熱老化性（125℃レベル）を有します。さらに電気絶縁性、耐摩耗性、耐熱変形性、難燃性等にも優れるハイレベルな電気絶縁用ビニルチューブです。 |
|---|---|
 |
高温での使用環境が想定される ① 電子、電気機器配線の耐熱絶縁保護用として ② 変圧器、マグネットコイル、コンデンサーなどの口出線保護用として |
| チューブ特性表 | |||||
|---|---|---|---|---|---|
| 項 目 | 単位 | 規格値 | 実力値 | 試験条件・他 | |
| 引張試験 | 引張強さ | MPa | 10.4以上 | 15.0以上 | JIS C 2133 |
| 伸 び | ％ | 100以上 | 200以上 | ||
| 加熱老化後 | 引張強さ残率 | ％ | 70以上 | 80以上 | 158℃×7日間 |
| 伸び残率 | ％ | 70以上 | 80以上 | ||
| 耐 電 圧 | - | 非破壊 | 非破壊 | 2500V×1分間 | |
| 低温曲げ | - | クラックなし | クラックなし | -10℃×1時間 | |
| 加熱収縮率 | ％ | 5以下 | 5以下 | 100℃×2時間 | |
※ 上記データは代表値であり、保証値ではありません。
※ 推奨使用温度範囲 -20℃〜125℃
(ご使用状況や環境により製品特性が十分に発揮されない場合がございます。ご使用の可否につきましては、お気軽にご相談下さい。)
| 寸法規格表 | |||||
|---|---|---|---|---|---|
| サイズ | 内径（mm） | 内径公差（mm） | 肉厚（mm） | 肉厚公差（mm） | 定尺（m） |
| 4×5 | 4.0 | ＋0.3、−0.2 | 0.5 | ±0.1 | 300 |
| 5×6 | 5.0 | ＋0.3、−0.2 | 0.5 | ±0.1 | 300 |
| 6×7 | 6.0 | ＋0.3、−0.2 | 0.5 | ±0.1 | 300 |
| 7×8 | 7.0 | ＋0.4、−0.2 | 0.5 | ±0.1 | 300 |
| 8×9 | 8.0 | ＋0.4、−0.2 | 0.5 | ±0.1 | 300 |
| 9×10 | 9.0 | ＋0.4、−0.2 | 0.5 | ±0.1 | 200 |
| 10×11.2 | 10.0 | ＋0.4、−0.2 | 0.6 | ±0.1 | 200 |
● チューブ色は黒を標準色とし、ご注文に応じ製作いたします。
● 特殊寸法、チューブの切断加工のご用命も承ります。
● 耐熱レベルはそのままで、より柔軟性を重視した「柔軟タイプ」もございます。
（チューブ・プリント：IWASE AH125-SOFT PVC）
