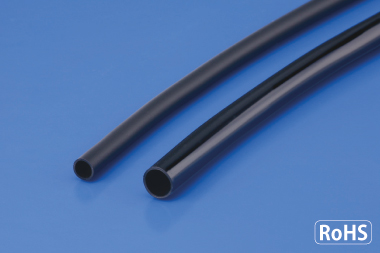

樹脂に特殊PVCを使用し、高い柔軟性と弾力に富んでいます。60℃レベルの一般タイプの他に、高温域の耐熱に優れた105℃レベルの耐熱タイプもご用意しています。 |
|---|---|
 |
柔軟性を求められる狭い場所での配線や曲げが加わる場所、さらには低温環境等での使用に適しています。 |
| チューブ特性表 | |||||
|---|---|---|---|---|---|
| 項目 | 単位 | 一般タイプ | 耐熱タイプ | 試験条件・他 | |
| 引張試験 | 引張強さ | MPa | 12.0以上 | 12.0以上 | JIS C 2133 |
| 伸び | ％ | 250以上 | 250以上 | ||
| 加熱老化後 | 引張強さ残率 | ％ | 70以上 | 90以上 | 100℃×5日間 |
| 伸び残率 | ％ | 70以上 | 90以上 | ||
| 加熱老化後 | 引張強さ残率 | ％ | - | 70以上 | 136℃×7日間 |
| 伸び残率 | ％ | - | 70以上 | ||
| 低温曲げ | - | クラックなし | クラックなし | -40℃×1時間 | |
| 加熱収縮率 | ％ | 5以下 | 5以下 | 100℃×2時間 | |
※ 上記データは代表値であり、保証値ではありません。
※ 推奨使用温度範囲 一般タイプ -30℃〜60℃
耐熱タイプ -30℃〜105℃
(ご使用状況や環境により製品特性が十分に発揮されない場合がございます。ご使用の可否につきましては、お気軽にご相談下さい。)
| 標準寸法規格表 | |||||
|---|---|---|---|---|---|
| サイズ | 内径（mm） | 内径公差（mm） | 肉厚（mm） | 肉厚公差（mm） | 定尺（m） |
| 4×5 | 4.0 | ＋0.3、−0.2 | 0.5 | ±0.1 | 300 |
| 5×6 | 5.0 | ＋0.3、−0.2 | 0.5 | ±0.1 | 300 |
| 6×7 | 6.0 | ＋0.4、−0.2 | 0.5 | ±0.1 | 300 |
| 7×8 | 7.0 | ＋0.4、−0.2 | 0.5 | ±0.1 | 300 |
| 8×9 | 8.0 | ＋0.4、−0.2 | 0.5 | ±0.1 | 200 |
| 9×10 | 9.0 | ＋0.4、−0.2 | 0.5 | ±0.1 | 200 |
| 10×11 | 10.0 | ＋0.4、−0.2 | 0.5 | ±0.1 | 200 |
| 12×13 | 12.0 | ＋0.5、−0.3 | 0.5 | ±0.1 | 200 |
| 14×15.2 | 14.0 | ＋0.5、−0.3 | 0.6 | ±0.1 | 100 |
| 16×17.2 | 16.0 | ＋1.0、−0.8 | 0.6 | ±0.1 | 100 |
| 18×19.2 | 18.0 | ＋1.0、−0.8 | 0.6 | ±0.1 | 100 |
| 20×21.6 | 20.0 | ＋1.0、−0.8 | 0.8 | ±0.1 | 100 |
● チューブ色は黒を標準色とし、ご注文に応じ製作いたします。
（一般タイプ、耐熱タイプは透明色も製作可能です。）
● 上記以外の色調、特殊寸法、チューブの切断加工のご用命も承ります。
● 耐熱タイプ黒色に関しましては、マット調の「艶消黒（matte black）」もございます。
● 難燃タイプもございます。（UL94V-0取得原材料使用）
